ACD-8A-1D-双MOS调光控制器
1 概述
ACD-8A-1D数字调光控制器能控制鸡舍、猪舍等家禽畜牧养殖场所中AC切相调光的LED灯及其亮度。其内带时间表，可以根据时间表自动运行调整养殖周期中LED灯光的亮度。也可以与上级养殖控制器连接，由上级养殖控制器的0-10V信号控制LED灯光的亮度。还可以本控制器的手动控制功能控制灯光的亮度。
2 产品描述
ACD-8A-1D数字调光控制器具有用户易用性和良好的兼容性。IPS电容触摸屏用于用户的设置配置和时间表录入；DualMos后沿切相调光兼容大部分的LED灯具；调光方式支持百分比调光和光感反馈光照度方式调光。
ACD-8A-1D调光控制器是一个单通道独立控制设备，能够控制鸡舍中所有AC切相调光的灯光功能，包括灯光开启、关闭、调光。
该调光控制器具备独特的功能，如低亮度可调并且保持稳定运行，从控模式0-10V控制信号门限可配等。
主要特色:
全球领先的DualMos后沿切相调光技术，0-100％全程无频闪
0-100％亮度调光，模拟日出和日落，改善动物福利
内置养殖时间表，过渡时间用于日出和日落模拟
支持从控模式0-10V控制信号，门限可配
支持手动调光，手动调光依然柔和平滑
断电记忆功能，停电重启后继续按原设定时间表运行
5英寸480x854 IPS电容触摸液晶屏挂墙安装
防水等级IP65
质保三年
3 技术规格
|
调光技术 |
DualMos后沿切相交流调光 |
|
输入电压 |
100V~240VAC 50/60Hz单相供电 |
|
输出负载峰值（总功率）@220VAC |
SDS-8A-1D TotalMax8A 1760W |
|
输出负载峰值（总功率）@110VAC |
SDS-8A-1D TotalMax8A 880W |
|
0-10VDC模拟输入电阻 |
100Kohm |
|
工作温度范围 |
0℃ ~50℃ |
|
工作湿度范围 |
最大85% |
|
防水防尘等级 |
IP65 |
|
壳体 |
铸铝喷塑 |
|
保险丝 |
调光通道 15A 250VAC缓慢熔断式（6*30mm）可更换 |
|
触摸屏 |
480*854 IPS 电容触摸屏 |
|
尺寸 |
221*155*95mm |
4 设备界面
|
编号 |
项目 |
详细描述 |
|---|---|---|
|
1 |
屏幕 |
480x854 IPS 电容触摸屏，显示调光控制器的调光亮度，工作状态和进行参数配置。 |
|
2 |
旋钮 |
用于手动模式便捷调整灯光亮度。长按便捷旋钮会切换到手动调光模式，顺时针旋转增加亮度，逆时针旋转减小亮度。 |
|
3 |
0-10V |
上级养殖控制器的0-10V接口信号。 |
|
4 |
RS485 |
RS485接口，用于连接光感。可以通过此接口连接PC升级固件。 |
|
5 |
调光输出线 |
交流切相输出线，连接灯具。 L1单路独立输出。 |
|
6 |
电源线 |
输入电源线，连接主供电电路。 |
5 主界面

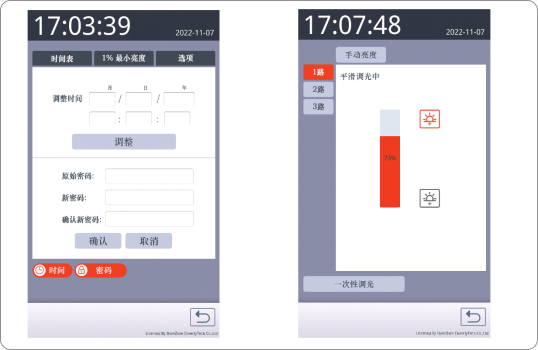

6 日期时间密码界面和1%最小亮度界面

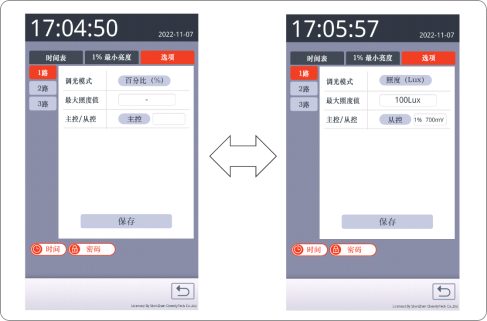

7 选项界面

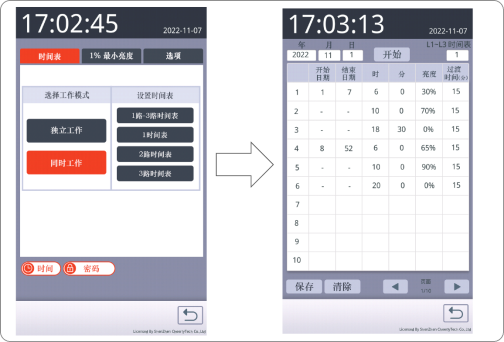

8 时间表界面

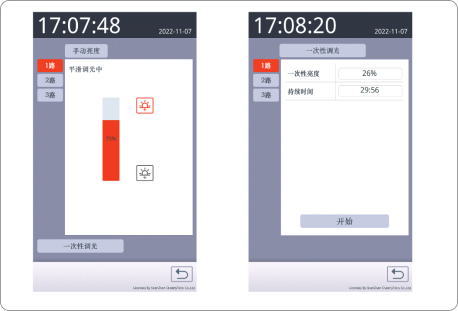

9 手动亮度界面和一次性调光界面

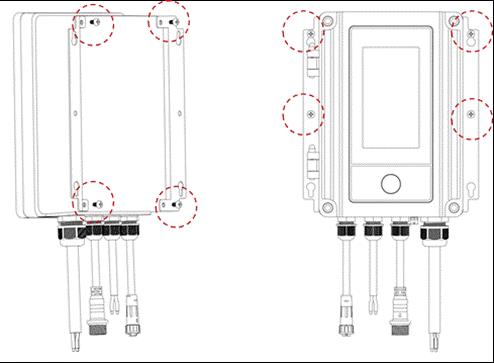

10 固定到墙体

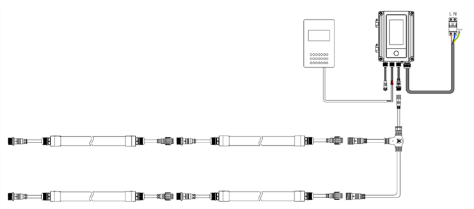

11 交流线路布线图
