SDS-DK-5A轨道式调光控制器

1 概述

SDS-DK-5A数字调光控制器能家禽畜牧养殖场所和家用、商业照明场所中AC切相调光的LED灯及其亮度。其可以与上级控制器连接，由上级控制器的0-10V信号控制LED灯光的亮度。兼容1-10V控制信号，还可以本控制器的旋钮手动控制灯光的亮度。

2 产品描述

SDS系列数字调光控制器具有良好的用户易用性和良好的兼容性。可控硅前沿切相调光都兼容大部分的LED灯具；拨码开关用户配置不同的工作模式，可以与上级设备0-10V或者1-10V控制器连接，可以通过面板的旋钮手动调光，可以通过电位器调整LED灯的起始微亮亮度，可以配置最大亮度以延长LED灯具的寿命，也可以配置最小亮度，维系走道等的基本照明要求。

主要特色:

可控硅专利驱动前沿切相调光技术，0-100％全程无频闪
支持0-10V控制信号，通过拨码开关兼容1-10V控制信号
支持面板旋钮手动调光
通过拨码开关支持输入信号0%和6%关灯
通过拨码开关支持最大亮度100%和90%配置
通过拨码开关支持最小亮度0%和30%配置
配电柜轨道安装
防水等级IP20
质保三年

3 技术规格

电子电气参数
调光技术	可控硅前沿切相交流调光
输入电压	100V~240VAC 50/60Hz单相供电
输出负载峰值@220VAC	Max5A 1200W
输出负载峰值@110VAC	Max5A 600W
空载输出电压	<50Vrms
额定负载下的耗散功率	12W
待机的耗散功率	2W
散热方式	自然通风散热
启动时间	小于400ms
短路保护	-
短路保护时间	-
过载保护	通过温度检测超温降低输出功率的方式保护
噪声	-
运行和故障指示	3个LED，分别指示电源、外接0-10V和手动旋钮调光
手动调光	手动旋钮调光，长按切换外接0-10V和手动调光。
控制接口参数
控制接口电压	0-10V,100uA
0-10VDC模拟输入电阻	100Kohm
电位器接口	外置，10Kohm
电位器接线端子	无抽头的3端子 0.5平方毫米，导线最大长度小于10米
接线特性	Ueff-linear
吸电流控制	0-10V，1.2mA
输入“关闭”	连接到GND开启或者关闭灯光输出，1mA
输入“关闭模式”	关闭输入的反向，1mA
环境适应性
工作温度范围	0℃ ~40℃ 通风顺畅无阻挡
储存温度	最大70℃
壳温	最大70℃
工作湿度范围	10%~80%
防水防尘等级	IP20
结构参数
壳体	阳极氧化铝材
尺寸	106mm x 90mm x48.5mm Width Heigh Depth
重量	295g

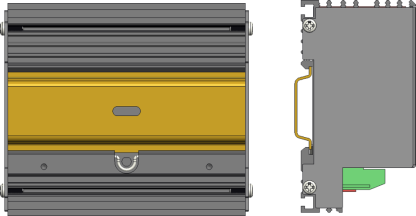

安装方式	35mm轨道安装
主供电接线	2.5平方毫米
负载输出接线	2.5平方毫米
控制接线	1.5平方毫米

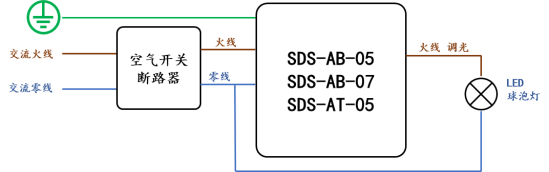

4 接线端子

编号	项目	详细描述
1	0-10V输入	连接上级控制器的0-10V或者1-10V控制信号。
2	指示灯	指示调光控制器的运行状态
3	AC 输入	交流电源PE/L/N输入接口，接线端子最大支持2.5平方导线。
4	调光输出	交流切相调光输出LD/N接口，接线端子最大支持2.5平方导线。

5 旋钮

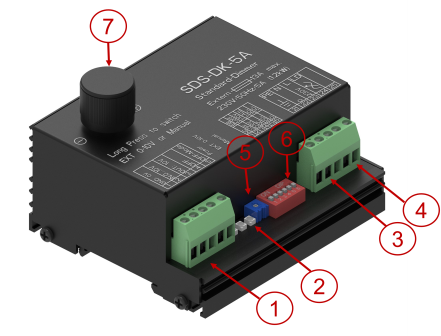

SDS-DK-5A数字调光控制器有1个旋钮, 位于前文章节图中编号7位置。长按旋钮会在外接0-10V和手动旋钮调光之间切换。手动模式下顺时针旋转增加亮度，逆时针旋转减少亮度。当手动调光亮度为0%，逆时针旋转，绿灯会闪烁。但手动调光亮度为100%，顺时针旋转绿灯会闪烁。

6 指示灯

SDS-DK-5A数字调光控制器有3个指示灯, 位于前文章节图中编号2位置。

电源指示灯，红色，用于指示交流电源的输入，上电后常亮。

外接0-10V指示灯，橙色，用于指示调光控制器外接0-10V状态，当0-10V信号大于0.1V（或者1-10V信号大于1.1V）时，橙灯亮起。

手动旋钮调光指示灯，绿色，用户指示手动调光状态。当手动调光亮度为0%，逆时针旋转，绿灯会闪烁。但手动调光亮度为100%，顺时针旋转绿灯会闪烁。

7 拨码开关

SDS-DK-5A数字调光控制器有6位DIP拨码开关，位于图中编号6位置

DIP#	OFF位置功能	ON位置功能
1	NC	EIB，10V信号在控制器内部10K上拉，可以通过外接电位器来调整灯光亮度。
2	6%关灯当0-10V信号输入为0（小于0.6V），交流切相输出关闭。当1-10V信号输入为0（小于1.6V），交流切相输出关闭。	0%关灯当0-10V信号输入为0（小于0.1V），交流切相输出关闭。当1-10V信号输入为0（小于1.1V），交流切相输出关闭。
3	0-10V输入	1-10V输入
4	NC	1% Adj,可以通过调光控制器的蓝色电位器调整1%起始微亮亮度，顺时针旋转增加起始亮度，逆时针旋转减少起始亮度，用于匹配1%起始微亮不同阈值的灯泡灯管。
5	100%，最大亮度100%	90%，最大亮度90%
6	0%，最小亮度0%	30%，最小亮度30%。当0-10V信号输入小于30%时，输出亮度维持为30%。但0-10V信号输入小于1%时依然可以关闭灯光。
