ACD-AT-05轨道式调光控制器

1 概述

ACD-AT-05数字调光控制器能控制家禽畜牧养殖场所和家用、商业照明场所中AC切相调光的LED灯及其亮度。其可以与上级控制器连接，由上级控制器的0-10V信号控制LED灯光的亮度。兼容1-10V控制信号，还可以本控制器的外接电位器手动控制灯光的亮度。

ACD系列数字调光控制器具有良好的用户易用性和良好的兼容性。可控硅前沿切相调光兼容大部分的LED灯具；拨码开关用户配置不同的工作模式，可以与上级设备0-10V或者1-10V控制器连接，可以通过外接电位器手动调光，可以配置最大亮度以延长LED灯具的寿命，也可以配置最小亮度，维系走道等的基本照明要求。

主要特色:

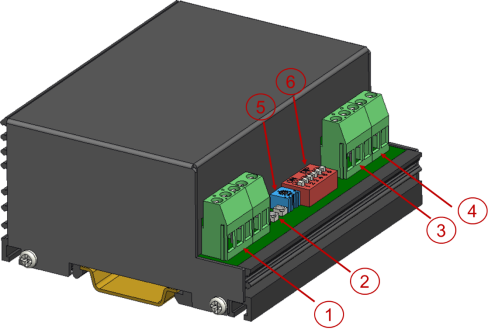

编号	项目	详细描述
1	0-10V输入	连接上级控制器的0-10V或者1-10V控制信号。
2	指示灯	指示调光控制器的运行状态
3	AC 输入	交流电源PE/L/N输入接口，接线端子最大支持2.5平方毫米导线。
4	调光输出	交流切相调光输出LD接口，接线端子最大支持2.5平方毫米导线。

ACD-AT-05数字调光控制器有3个指示灯, 位于上图中5位置。

电源指示灯，红色，用于指示交流电源的输入，上电后常亮。

运行指示灯，橙色，用于指示调光控制器内部MCU的运行，运行正常常量。

状态指示灯，绿色，0-10V信号或者1-10V信号大于1%绿灯常量，对于ACD-AT-05调光控制器，输出短路或者过流后1秒亮1秒灭闪烁。

ACD-AT-05数字调光控制器有6位DIP拨码开关，位于图中6位置。

DIP#	OFF位置功能	ON位置功能
1	NC	EIB，0-10V信号在控制器内部10K上拉，可以通过外接光感来调整灯光亮度。
2	6%关灯当0-10V信号输入为0（小于0.6V），交流切相输出关闭。当1-10V信号输入为0（小于1.6V），交流切相输出关闭。	0%关灯当0-10V信号输入为0（小于0.1V），交流切相输出关闭。当1-10V信号输入为0（小于1.1V），交流切相输出关闭。
3	0-10V输入	1-10V输入
4	NC	NC
5	100%，最大亮度为100%	90%，最大亮度为90%
6	0%，最小亮度为0%	30%，最小亮度为30%。当0-10V信号输入小于30%时，输出亮度维持为30%。但0-10V信号输入小于1%时依然可以关闭灯光。

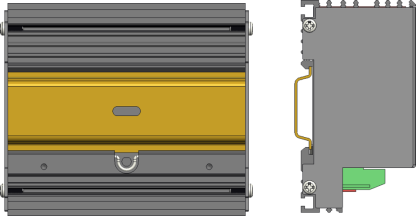

ACD-AT-05数字调光控制器的背面有卡紧导轨的弹簧，先将位于调光控制器下部带弹簧的侧，对齐导轨，然后往上推入到导轨。

每个调光控制器在额定负载下会产生最大15W的耗散功率。如果开关柜中安装了多个调光器，则必须确保单个控制单元的温度不超过70°C。

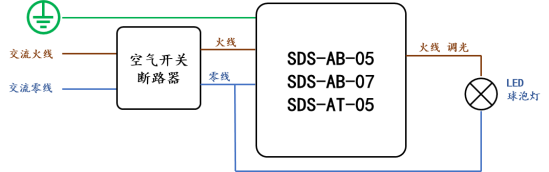

9 空气开关断路器图示

ACD-AT-05轨道式调光控制器
